產品特點
● 優異的控制性能
采用無PG矢量控制方式，控制性能優異；
-優異的矢量控制性能
-優異的電機驅動性能

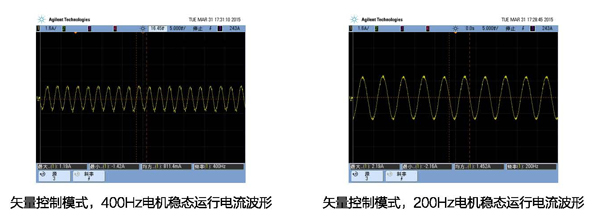

-優異的高頻運營性能
● 優化的結構設計
產品尺寸減小，為客戶節省安裝空間；

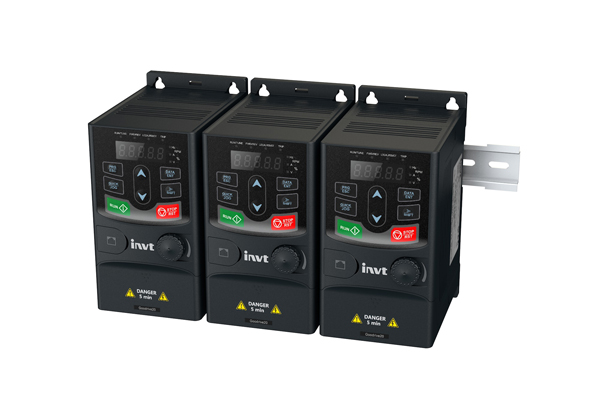

2.2KW（含）以下支持并排導軌安裝；
● 產品配置及接口豐富，功能強大
標配內置485通訊接口，具有豐富的輸入端子、輸出端子，提供外引鍵盤接口，更好的滿足現場應用需求；
18.5~110KW變頻器標配內置直流電抗器，提高產品功率因數；

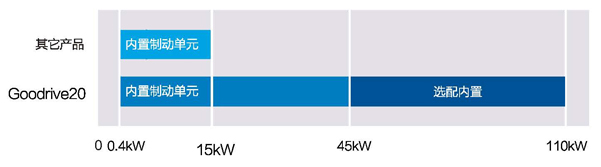

37KW（含）以下標配內置制動單元；45KW~110KW，選配內置制動單元；
● 多樣的安裝方式

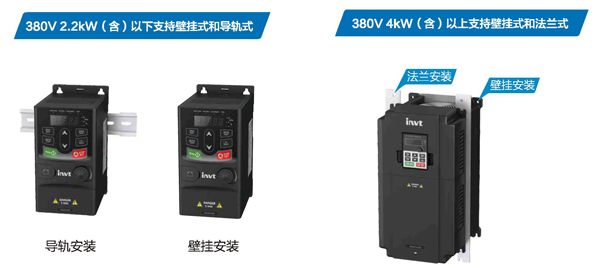

2.2KW（含）以下支持導軌式和掛壁式安裝方式；4KW（含）以上支持壁掛式和法蘭式安裝方式；
● 產品易用，維護方便
風扇可獨立拆裝，便于維護；
可選配普通LED外引鍵盤和帶參數拷貝功能的LED外引鍵盤，滿足不同的應用需求；
● 集成豐富的產品功能，滿足多樣化的應用需求
簡易PLC、多段速控制、內置PID、轉矩控制、多點V/F曲線、多種制動方式、瞬時掉電不停機等；
● 應用廣泛
矢量控制平臺產品，功能強大，性能優異，可廣泛應用于中小功率應用場合，如食品機械、塑料機械、陶瓷設備、石油機械、線纜設備、空壓機、機床設備、木工機械、紡織機械、印刷包裝設備、化工設備、環保設備、輸送設備等。
規格參數
|
功能描述 |
規格指標 |
|
|
功率輸入 |
額定輸入電壓(V) |
單相 220V(-15%)～240V(+10%) |
|
三相220V（－15%）－240V（+10%） |
||
|
三相380V（－15%）－440V（+10%） |
||
|
額定輸入電流(A) |
請參考“產品額定值” |
|
|
額定頻率(Hz) |
50Hz或60Hz，允許范圍47~63Hz |
|
|
功率輸出 |
額定電機容量(kW) |
請參考“產品額定值” |
|
額定輸出(kVA) |
請參考“產品額定值” |
|
|
額定電流(A) |
請參考“產品額定值” |
|
|
額定輸出電壓(V) |
等于輸入電壓，誤差小于5% |
|
|
技術控制性能 |
控制方式 |
空間電壓矢量控制模式，無PG矢量控制模式 |
|
電機類型 |
異步電機 |
|
|
調速范圍 |
1:100 |
|
|
速度控制精度 |
±0.2%（無PG矢量控制） |
|
|
速度波動 |
± 0.3%（無PG矢量控制） |
|
|
轉矩響應 |
<20ms（無PG矢量控制） |
|
|
轉矩控制精度 |
10% |
|
|
起動轉矩 |
0.5Hz 150%（無PG矢量控制） |
|
|
過載能力 |
150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 |
|
|
運行控制特性 |
頻率設定方式 |
鍵盤數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定等。實現設定的組合和設定通道的切換。 |
|
實現設定的組合和設定通道的切換。 |
||
|
自動電壓調整功能 |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
|
故障保護功能 |
提供全面故障保護功能：過流、過壓、欠壓、過熱、缺相、過載等保護功能 |
|
|
轉速追蹤再起動功能 |
實現對旋轉中的電機的無沖擊平滑起動 |
|
|
模擬輸入 |
1路（AI2）0~10V/0~20mA，1路（AI3）-10~10V |
|
|
模擬輸出 |
2路（AO1、AO2）0~10V /0~20mA |
|
|
數字輸入 |
4路普通輸入，最大頻率1kHz |
|
|
1路高速輸入，最大頻率50kHz |
||
|
數字輸出 |
1路Y1端子輸出 |
|
|
繼電器輸出 |
兩路可編程繼電器輸出 |
|
|
RO1A常開，RO1B常閉，RO1C公共端 |
||
|
RO2A常開，RO2B常閉，RO2C公共端 |
||
|
觸點容量：3A/AC250V，1A/DC30V |
||
|
其它 |
直流電抗器 |
18.5kW（含）以上機型標配內置直接電抗器 |
|
安裝方式 |
單相220V/三相380V 2.2kW（含）以下、三相220V 0.75Kw(含)以下支持導軌式和壁掛式兩種方式 |
|
|
三相380V 4kW（含）以上、三相220V 1.5kW（含）以上支持壁掛式和法蘭式安裝兩種方式 |
||
|
制動單元 |
37kW（含）以下標配內置，45-110kW選配內置 |
|
|
EMC濾波器 |
三相380V 4kW（含）以上、三相220V 1.5kW（含）以上內置可選C3濾波器；全系列可選配外圍C2濾波器； |
|
|
選配濾波器：IEC61800-3 C2， IEC61800-3 C3 |
||
|
運行環境溫度 |
-10~50℃，40℃以上降額使用 |
|
|
海拔高度 |
低于1000米，1000米以上降額使用，每升高100米降額1% |
|
|
防護等級 |
IP20 |
|
|
注：塑膠外殼變頻器要安裝在符合IP20，同時頂部符合IP3X的金屬配電箱內使用 |
||
|
安規 |
滿足CE要求 |
|
|
冷卻方式 |
強制風冷 |
|
